Слово «фундамент» применительно к мачте вводит в заблуждение: кажется, что это всегда один и тот же бетонный блок. На практике разница огромная: лёгкая секционная мачта связи весом в несколько десятков килограммов и стальная мачта освещения высотой 30-40 метров решают одну задачу — не дать конструкции упасть или накрениться под ветром — но совершенно разными средствами.
Зачем вообще нужен расчёт, а не «просто вкопать» мачту
У вертикальной конструкции есть два способа разрушить основание. Первый — превысить несущую способность грунта под подошвой: фундамент проседает неравномерно, мачту ведёт на бок. Второй — опрокидывание: ветровая нагрузка создаёт момент, который стремится завалить конструкцию, а вес и заглубление основания этому противостоят. Пока удерживающий момент больше опрокидывающего с запасом — мачта стоит, как только запас пропадает — она падает или вырывает анкер из земли.
Та же логика работает и для лёгкой мачты на растяжках: недостаточно надёжно вкопанный анкер оттяжки порыв ветра — особенно с гололёдом на тросах, самой тяжёлой комбинацией нагрузок для растяжек — вырвет из грунта так же, как вырвал бы недостаточный фундамент у тяжёлой опоры. Разница в масштабе, не в физике.
От чего зависит тип основания
Чтобы подобрать мачту и способ установки, нужно определить высоту подъёма, массу и габариты навесного оборудования, регион установки и тип основания — грунт, бетонная площадка, кровля или уже существующая конструкция, — так эта логика сформулирована в карточках наших стальных мачт. К этому стоит добавить ещё два параметра:
- Класс конструкции по способу удержания. Самонесущая мачта держится собственной жёсткостью и весом фундамента — вся нагрузка идёт через один узел в основании. Мачта на растяжках передаёт часть нагрузки через тросы на несколько разнесённых анкеров — принципиально другая схема и другой набор оснований. Подробнее о классификации — в статье о видах антенно-мачтовых сооружений.
- Ветровой район установки. Нормативное давление ветра по СП 20.13330 различается в разы: для Москвы (II район) — около 0,30 кПа, для Санкт-Петербурга (III) — около 0,38 кПа, для Краснодара (IV) — около 0,48 кПа, для Владивостока (V) — около 0,60 кПа. Одна и та же мачта в разных городах требует разного запаса устойчивости основания просто из-за климата.
Основания для лёгких мачт на растяжках
Наша продуктовая линейка — это в первую очередь именно такие конструкции: стальные трубчатые МАРС-2 весят от 22,5 до 67,5 кг в зависимости от высоты, МАРС-3 — в том же диапазоне при вдвое большей высоте, телескопическая МТС — от 5 до 54 кг. Все они держатся не за счёт тяжёлого фундамента, а за счёт яруса растяжек: у МАРС-3, например, от 3 до 5 ярусов оттяжек в зависимости от высоты.

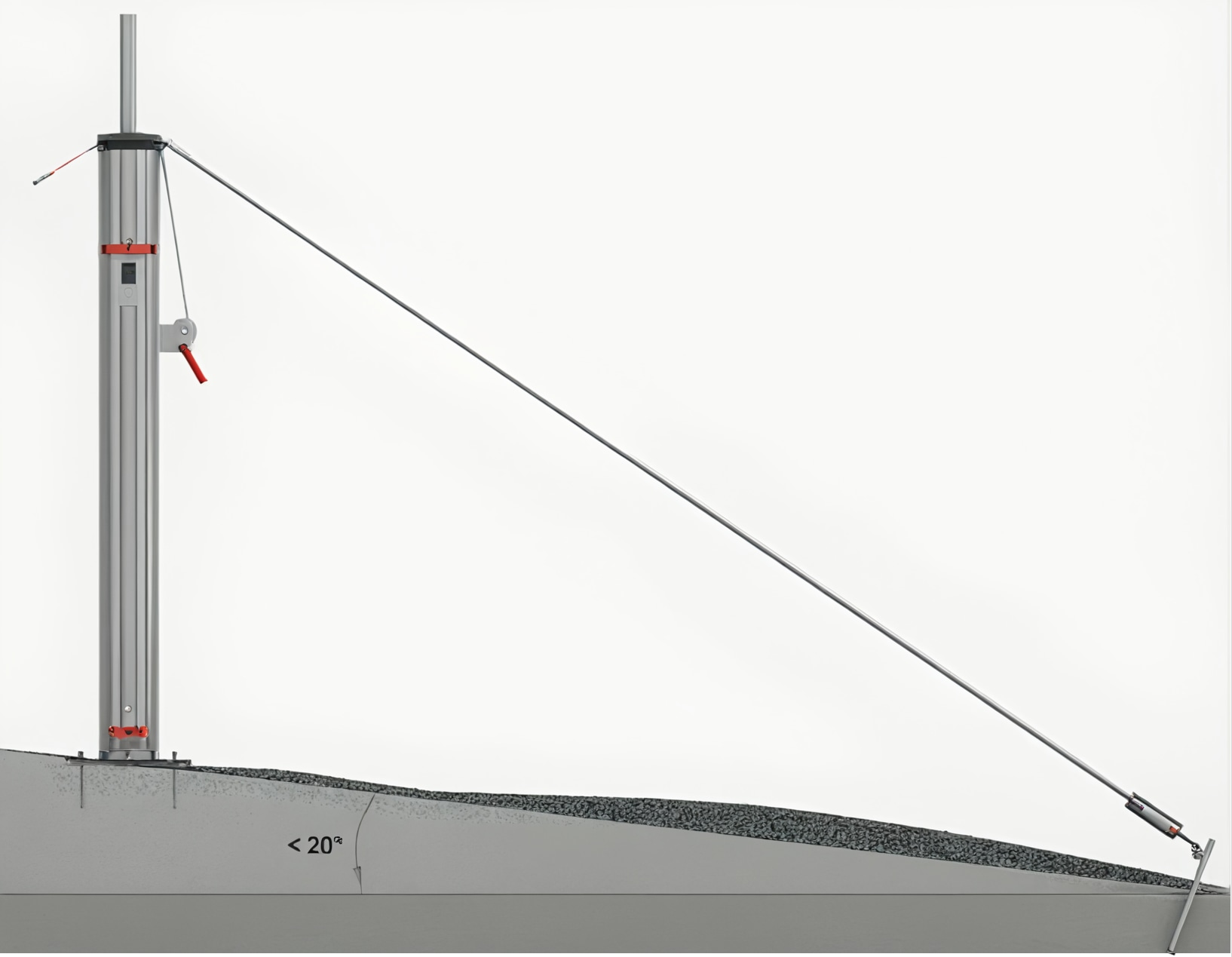

Для такой схемы «фундамент» — это не бетонный блок под стволом, а система анкеров под каждую растяжку:
- Винтовые сваи (якоря). Ствол с лопастью вкручивается в грунт; несущая способность на вырыв растёт с диаметром лопасти, глубиной завинчивания и плотностью грунта. Для ориентира: по данным одного из производителей винтовых свай, свая со стволом 108 мм и лопастью 300 мм на глубине около 3 м держит нагрузку порядка 5,8 т в глине и порядка 11,1 т в крупнозернистом песке — цифры сильно зависят от грунта площадки.
- Заглублённые бетонные пригрузы. Массивный блок с проушиной для троса, закопанный вровень с землёй, — самое простое решение там, где вкрутить сваю сложно (каменистый или уплотнённый грунт).
- Колья и штыревые анкеры — для по-настоящему лёгких временных конструкций с небольшой нагрузкой на растяжку.
У нашей тактической мачты ЗВЕЗДА — ещё более лёгкий случай: конструкция весом от 9 кг держится на треноге, оттяжках и кольях, разворачивается менее чем за две минуты и не требует капитального основания — она рассчитана на временную полевую установку, а не многолетнюю эксплуатацию на одном месте.
При монтаже секционных мачт вроде МАРС-2 и МАРС-3 важно выдержать не только анкер, но и саму геометрию: схему оттяжек по ярусам, защиту от коррозии и заземление ствола — это отдельно оговорено в описании трубчатых мачт.
Фундаменты для тяжёлых самонесущих мачт
Другой класс задач — самонесущие мачты без растяжек: под промышленное освещение или связь там, где нет площади под растяжки. Вся нагрузка идёт через один узел в основании, и без массивного фундамента конструкция физически не устоит. Здесь применяют:
- Монолитный железобетонный фундамент — самое распространённое решение для грунтов нормальной несущей способности. Плюс — высокая жёсткость и надёжная анкеровка, минус — бетону нужно от недели до месяца набрать прочность, и монтаж мачты откладывается.
- Свайный фундамент (буронабивные или винтовые сваи) — на слабых, пучинистых или обводнённых грунтах, где свая проходит слабый слой и опирается на более прочный горизонт.
- Сборный фундамент из блоков — быстрее в устройстве, но менее жёсткий и требует точной подгонки, поэтому применяется реже — в основном для временных или невысоких конструкций.
- Плитный фундамент — для нескольких опор на одной площадке или сложных грунтов, где важно равномерно распределить нагрузку.
Крепление мачты к фундаменту — почти всегда через фланец в нижней части ствола и анкерные болты, заложенные в бетон при заливке. Требования к их конструкции и размерам регулирует ГОСТ 24379.1, а глубину анкеровки и класс бетона определяет уже конкретный проект.
Как считают нагрузку и проверяют устойчивость
Расчёт устойчивости в СП 22.13330 сводится к одному ключевому неравенству: опрокидывающий момент должен быть не больше удерживающего с учётом коэффициентов надёжности (п. 5.7 СП 22.13330.2016). В удерживающий момент входит вес фундамента, грунта на его обрезах и постоянных конструкций — с понижающим коэффициентом 0,9. В опрокидывающий — в первую очередь ветровая нагрузка, с повышающим коэффициентом 1,4. Дополнительно коэффициент надёжности по ответственности сооружения (ГОСТ 27751-2014) зависит от класса объекта: 0,9 для временных и малоответственных конструкций, 1,0 для обычных, 1,1 для сооружений повышенного уровня ответственности.
Параллельно проверяют, чтобы среднее давление под подошвой не превышало расчётное сопротивление грунта, а отрыв подошвы от грунта при внецентренной нагрузке не превышал четверти её площади. Расчётное сопротивление берут по таблицам приложения Б СП 22.13330 — оно сильно различается по типу грунта:
Крупный плотный песок — около 600 кПа. Песок средней крупности — 400-500 кПа. Мелкий/пылеватый песок (влажный) — 100-300 кПа. Супесь — 200-300 кПа. Суглинок — 100-300 кПа. Глина — 100-600 кПа (сильно зависит от пористости и влажности).
Важный нюанс: табличное значение относится к условному фундаменту шириной 1 м и глубиной заложения 2 м, для реальных размеров его нужно пересчитывать, а не брать «как есть».
Отдельно проверяют глубину заложения. Нормативную глубину промерзания считают по формуле, зависящей от суммы среднемесячных отрицательных температур региона (для Москвы — около 1,4 м для суглинка). Для пучинистых грунтов — большинства глин, суглинков и супесей — подошву желательно закладывать ниже этой глубины или компенсировать промерзание заменой грунта на непучинистую подушку, дренажом и утеплённой отмосткой.
Насколько плотно эти проверки могут сходиться на пределе, показывает реальный пример: в расчёте фундамента мелкого заложения под прожекторную мачту высотой 25 м (журнал «Молодой учёный») именно проверка на опрокидывание оказалась определяющей — коэффициент использования составил 99,3% от предельного значения, запас был исчерпан почти полностью.
Как проходит монтаж основания на практике
Порядок работ похож независимо от масштаба — разница в величине, а не в логике:
- Изыскания и разметка. Важно знать реальный тип грунта на площадке, а не полагаться на данные соседнего участка — состав может заметно меняться и в пределах нескольких сотен метров.
- Земляные работы. Роют котлован (для монолитного фундамента) или бурят/завинчивают скважину под анкер, дно засыпают песчано-щебёночной подсыпкой — она предотвращает неравномерную просадку.
- Установка каркаса и закладных деталей. Для тяжёлых фундаментов — арматурный каркас с анкерной рамой под фланец, для лёгких мачт — сам якорь (винтовая свая или бетонный пригруз).
- Бетонирование и выдержка. Монтаж мачты начинается только после набора бетоном достаточной прочности.
- Монтаж мачты и контроль крепежа. У тяжёлых мачт фланцевые болты рекомендуют протянуть повторно примерно через неделю — после усадки бетона резьбовое соединение слегка ослабевает. У мачт на растяжках похожая логика: трос под первой настоящей нагрузкой (ветер, перепад температуры) вытягивается, поэтому натяжение оттяжек стоит проверить и подтянуть ещё раз через несколько дней эксплуатации.
Для собираемых на площадке мачт вроде МАРС-2 и МАРС-3 процесс проще: секции поднимаются станком-подъёмником без крана, а не заливаются в грунт единым узлом — но геометрию оттяжек и качество анкеровки всё равно нужно выдержать по расчёту.
Частые ошибки
- Расчёт «по аналогии», без реальных данных о грунте площадки. Табличные значения — отправная точка для предварительной оценки, а не замена изысканий, особенно на неоднородном грунте.
- Игнорирование сочетания ветра и гололёда. Для растяжек это особенно чувствительно: лёд утяжеляет трос и увеличивает его парусность под ветром, а вместе с ней и нагрузку на анкер.
- Недостаточная глубина анкера на пучинистом грунте. Если якорь или подошва остаются в слое сезонного промерзания, по весне грунт может подвинуть или выдавить конструкцию.
- Экономия на классе бетона или диаметре анкера «на глаз». Уменьшение сечения без пересчёта снижает запас устойчивости именно там, где он чаще всего требуется — при экстремальном порыве ветра.
- Отсутствие повторной протяжки резьбовых соединений после усадки — простая процедура, которую тем не менее часто пропускают.
Короткие ответы на частые вопросы
Нужен ли капитальный фундамент для тактической мачты на треноге? Нет — для полевой и временной установки (наш пример — мачта ЗВЕЗДА) конструкция держится треногой, оттяжками и кольями, без бетонного основания. Это осознанный компромисс: схема не рассчитана на многолетнюю стационарную эксплуатацию, зато разворачивается за минуты.
На какую глубину закладывают анкер оттяжки для лёгкой секционной мачты? Единой цифры нет — глубина зависит от типа грунта, ветрового района и схемы оттяжек конкретной модели. Логика та же, что и для полноценного фундамента: анкер должен работать в слое грунта, не подверженном сезонному пучению, а несущую способность имеет смысл проверять под условия конкретной площадки, а не переносить чужие цифры.
Можно ли поставить мачту на бетонную площадку или крышу без нового фундамента? Технически можно — существующая площадка или конструкция здания может послужить основанием, если рассчитана на нужную нагрузку. Но это не значит «без расчёта»: нужно проверить, что площадка или кровля выдержит и вес конструкции, и опрокидывающий момент от ветра — то же условие устойчивости, только относительно другого основания.
