Антенно-мачтовое сооружение (АМС) — общий термин, под которым скрывается целый набор разных по конструкции решений. Чтобы не путаться в терминах и выбрать то, что подходит именно под вашу задачу, разберём классификацию по пяти независимым осям: как конструкция держится, где она стоит, для чего нужна, из чего сделана и насколько она мобильна. Одна и та же мачта обычно описывается сразу по нескольким этим признакам одновременно.
По способу удержания в вертикальном положении
Это базовая, самая часто встречающаяся классификация.
Самонесущие (свободностоящие) конструкции держатся сами, без растяжек — за счёт собственной жёсткости и фундамента:
- Решётчатые башни — сборные конструкции из металлических элементов треугольного или квадратного сечения. Наибольшая прочность при заданной высоте, но и наибольший расход металла. По зарубежным отраслевым данным, типовая высота решётчатых башен — примерно 60–120 метров.
- Трубостойки (монопольные мачты) — одна или несколько труб. Компактнее решётчатых, обычно высотой около 30–60 метров, чаще применяются в условиях ограниченной площадки.
Мачты с оттяжками (вантовые) удерживаются стальными тросами, закреплёнными к земле на расстоянии примерно 80% от высоты мачты. Дают наибольшую высоту при наименьшем расходе металла, но требуют значительно большей площади под установку — именно вантовые конструкции держат мировые рекорды высоты среди искусственных сооружений.
По месту установки
Наземные конструкции — стоят на собственном фундаменте, независимо от других построек. Основной вариант для промышленных площадок, полей, охраняемых периметров.
Крышные конструкции — монтируются на существующих зданиях, чтобы расширить зону покрытия без строительства отдельного фундамента. Особенно востребованы в городской застройке, где свободной земли под отдельную опору просто нет.
Мобильные и временные конструкции — не имеют постоянного места установки в принципе, разворачиваются и убираются по задаче. Сюда относятся мачты на треноге.
По назначению
- Радио- и телевещание — передача сигнала на широкую аудиторию, чем выше мачта, тем больше зона уверенного приёма.
- Мобильная связь — опоры для базовых станций сотовых сетей.
- Профессиональная и полевая радиосвязь — связь для служб экстренного реагирования, охраны, военных и гражданских задач.
- Видеонаблюдение и охрана периметра — камера на высоте даёт обзор, недоступный при наземной установке.
- Освещение — отдельная категория, которая пересекается с мачтами связи в так называемых опорах двойного назначения (ОДН): одна и та же свободностоящая конструкция одновременно несёт антенну сотовой связи и уличный светильник. Это распространённое инженерное решение там, где строить две отдельные опоры невыгодно.
- Метеорология и мониторинг — установка датчиков на нужной высоте.
По внешнему виду — от стандартных до маскирующих
Отдельная, менее очевидная ось классификации — насколько конструкция визуально заметна. Помимо стандартных решётчатых и трубчатых мачт открытого вида, в мировой практике применяют так называемые «стелс»-конструкции — мачты, замаскированные под дерево, флагшток или элемент архитектуры здания. Такое решение используют там, где по требованиям заказчика или местных правил застройки открытая техническая конструкция нежелательна визуально, а нужная высота антенны — обязательна.
По материалу
Материал определяет вес, стоимость и условия применения:
- Сталь — традиционный материал, несущие конструкции из стали и фундамент из армированного бетона. Максимальная прочность и жёсткость на единицу сечения, требует антикоррозийной защиты (оцинковка или порошковая покраска). У нас — МАРС-2 и МАРС-3, стальные трубчатые секционные мачты, и МТС — стальная телескопическая.
- Алюминий — заметно легче стали (для сравнения: наша алюминиевая МАРТ высотой 15 м весит 13 кг против 45 кг у стальной МАРС-2 той же высоты), не требует антикоррозийной покраски, но менее жёсткая — раскачивается на ветру заметнее стальной конструкции того же сечения.
- Стеклопластик (композит) — самый лёгкий вариант и единственный из трёх, который радиопрозрачен: не искажает сигнал антенны, в отличие от металла. У нас это МСТ.
По мобильности
- Стационарные — рассчитаны на многолетнюю эксплуатацию на одном месте, требуют фундамента.
- Разборные/переносные — собираются и разбираются человеком без спецтехники, но не предназначены для частой быстрой смены места.

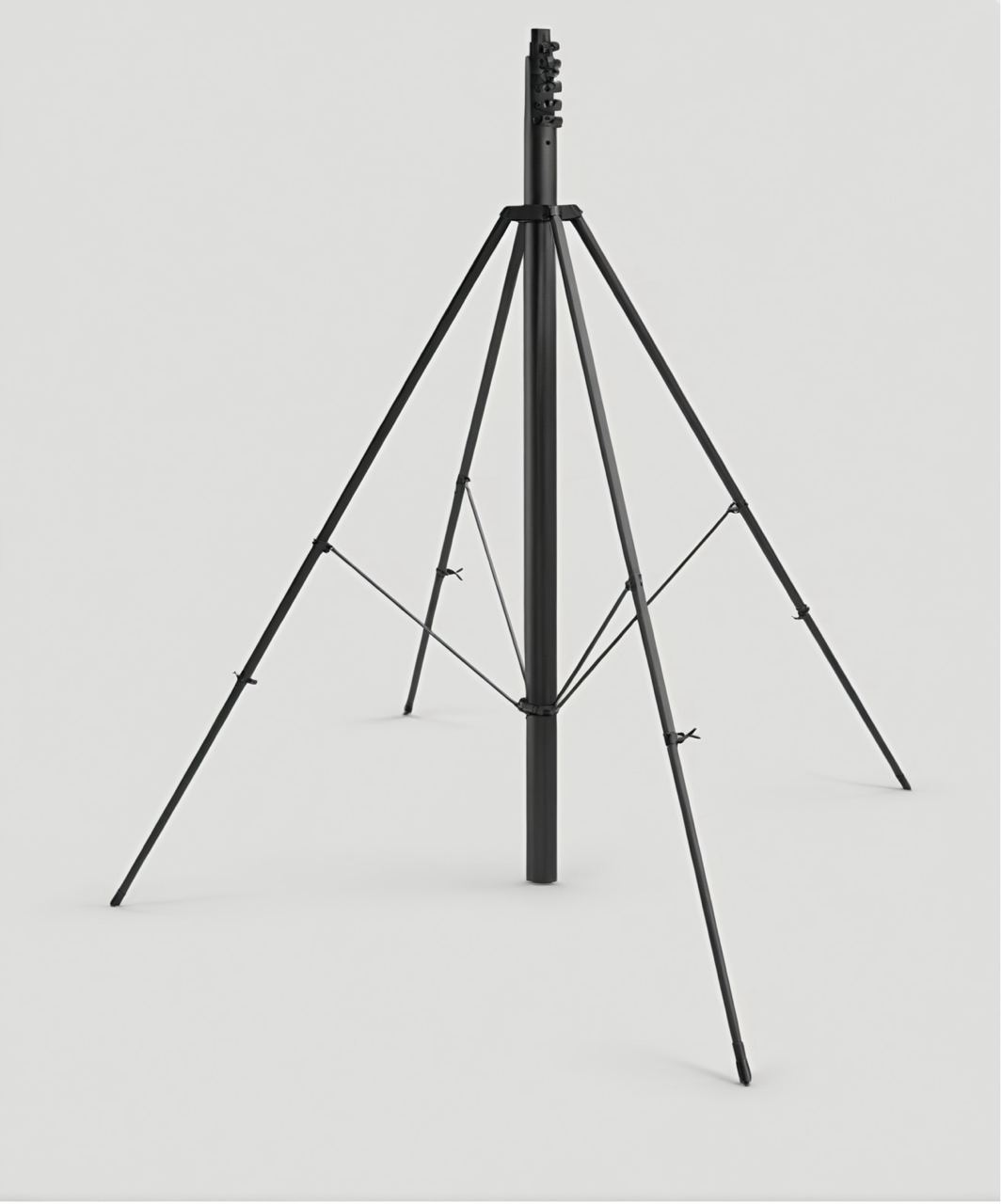

- Тактические (полевые) — конструктивно заточены под секунды-минуты на развёртывание, минимальный вес комплекта, работу без фундамента вообще. Наши тактические мачты ЗВЕЗДА с треногой — как раз такой класс: полный комплект (мачта, тренога, оттяжки, крепления) разворачивается менее чем за 2 минуты.
Как эти классификации сочетаются на практике
Реальная мачта почти всегда описывается сразу несколькими признаками одновременно. Например: стальная трубостойка (по способу удержания) — наземная (по месту установки) — для мобильной связи (по назначению) — стационарная (по мобильности). Или: алюминиевая мачта на треноге (по материалу и мобильности) — тактическая (по назначению и мобильности) — с оттяжками в укороченном исполнении (по способу удержания).
Именно поэтому при выборе стоит не искать «правильный» тип вообще, а последовательно пройти по каждой оси: как часто конструкция будет менять место, какая нагрузка на неё ляжет, есть ли ограничения по площади и внешнему виду, и какой материал подходит под эти условия. Весь каталог мачт на сайте сгруппирован именно по материалу и типу конструкции — можно сравнить конкретные модели напрямую, отталкиваясь от того, что вы для себя определили по этой классификации.
