Мачта — самая высокая точка объекта: она первой принимает удар молнии, статическое электричество и риск пробоя изоляции кабеля. Заземление — не формальность для приёмки, а система, от которой зависит, переживёт ли мачта первую серьёзную грозу. Разбираем, от чего оно защищает, как устроен контур, что требуют ПУЭ и ГОСТ и почему подход меняется от материала мачты и способа установки.
1. Зачем мачте заземление: три задачи, которые оно решает
Заземление — электрическое соединение металлических частей конструкции с землёй через проводники и электроды в грунте: опасный потенциал должен уйти в грунт, а не остаться на стволе, антенне или оборудовании. За этим — три разные задачи, которые часто путают в источниках.
Защитное заземление нужно мачтам с электрооборудованием: освещением, прожекторами, антенными усилителями, оборудованием базовой станции. Если изоляция кабеля повреждается и фаза оказывается на корпусе, заземление отводит потенциал в грунт и даёт сработать автомату защиты, а не оставляет напряжение на стволе, до которого может дотронуться человек. Так его определяет ПУЭ, глава 1.7.
Рабочее (функциональное) заземление обеспечивает корректную работу антенны и снимает статический заряд, который копится на металлическом штыре от ветра, пыли и осадков — независимо от грозы.
Молниезащитное заземление — часть отдельной системы: молниеприёмник принимает удар, токоотвод передаёт ток вниз, заземлитель рассеивает его в грунте. Требования к сечениям здесь самые жёсткие — через контур проходит импульсный ток молнии, а не рабочий ток утечки.
Молния чаще бьёт в высокие металлические конструкции — из-за резкого роста напряжённости поля у заострённых предметов. Без заземления удар способен разрушить оборудование и вызвать пожар: току некуда деться, кроме как пойти через кабели и электронику к земле.
2. Из чего состоит система заземления
Контур заземления — это заземлитель (электроды в грунте) и заземляющий проводник, соединяющий их с металлоконструкцией; отдельный вопрос — как и где он присоединяется к самой мачте.
2.1 Заземлитель: электроды в грунте
Базовая схема — вертикальные электроды (стальной уголок, арматурный пруток, омеднённый штырь), объединённые горизонтальным электродом — стальной полосой в траншее. Для молниезащиты минимальная длина вертикального электрода — от 3 м, горизонтального — от 5 м при глубине от 500 мм; точные цифры зависят от класса молниезащиты и сопротивления грунта, поэтому расчёт делают под конкретную площадку.
Например, для стальной осветительной мачты 16 м применили электрод из десяти омеднённых штырей 14 мм по 1,5 м (суммарно 15 м) в метре от мачты на глубине 0,5 м: при требуемых 10 Ом расчётное сопротивление составило 8,68 Ом — с запасом. Электрод соединили с мачтой омеднённой полосой 30×4 мм, приваренной к основанию.
Отдельно стоящим мачтам молниезащитное заземление часто выполняют минимум тремя вертикальными электродами по схеме «куриная лапа» — так снижается сопротивление растеканию тока и шаговый потенциал у основания.
Материал электродов выбирают по агрессивности грунта — от дешёвой чёрной стали до долговечной омеднённой стали или меди; при риске коррозии сечение увеличивают либо берут материал с покрытием.
2.2 Заземляющий проводник и точка присоединения к мачте
Разные цифры сечений в источниках — не противоречие, а разные требования:
- минимальное сечение защитного проводника по ПУЭ — медь от 10 мм², сталь — по механической прочности и коррозионной стойкости, в земле обычно применяют стальную полосу около 50 мм² (4×12 мм);
- если проводник объединяет контур электроустановки с контуром молниезащиты, сечение должно быть не меньше сечения проводника молниезащиты — на практике медь от 50–70 мм² или сталь от 80–100 мм², так как через соединение может пройти часть тока молнии.
Алюминиевые неизолированные проводники запрещено прокладывать в земле: алюминий разрушается там быстрее меди или оцинкованной стали, а обрыв под землёй сложно обнаружить. Для установок до 1 кВ разрешены медь и оцинкованная сталь — но не алюминий, даже если мачта алюминиевая (раздел 4.2).
Присоединение проводника к стволу должно давать электрический контакт, а не механическое соединение: для чёрной стали предпочтительна сварка, для оцинкованного или окрашенного основания — зачистка до металла в точке контакта или контактный болт, иначе переходное сопротивление резко растёт, и заземление работает лишь формально.
3. Что требуют ПУЭ и ГОСТ
Для мачты с электрооборудованием (освещение, приводы, активное оборудование связи) базовый документ — глава 1.7 ПУЭ «Заземление и защитные меры электробезопасности»: она задаёт требования к сечениям проводников и допустимому сопротивлению заземляющего устройства.
Отсюда путаница с цифрами 4 Ом и 30 Ом — это не взаимоисключающие требования, а две точки одной сети: у нейтрали источника (трансформатора) при 380 В сопротивление заземляющего устройства не должно превышать 4 Ом, а у заземлителя повторного заземления PEN-проводника на отходящей линии, где обычно стоит мачта, — до 30 Ом.
Для молниезащиты ориентируются на серию ГОСТ Р МЭК 62305 (в России — ГОСТ Р, включая обновлённую часть 3, ГОСТ Р 59789-2021). Стандарт вводит четыре класса молниезащиты: от них зависят частота токоотводов, размер ячейки защитной сетки и геометрия зоны защиты молниеприёмника; класс выбирают по расчёту риска.
Для антенно-мачтовых сооружений и объектов связи есть отраслевой документ — ВСН 1-93 Минсвязи России, «Инструкция по проектированию молниезащиты радиообъектов». Он смягчает требование для необслуживаемых объектов (самих АМС и радиорелейных станций на автономном питании): сопротивление заземлителя молниезащиты для них не нормируется независимо от сопротивления грунта, но заземление всё равно обязательно — на ствол и оттяжки в местах якорных креплений. Для объектов с персоналом молниеприёмники берут по РД 34.21.122-87 (СО 153-34.21.122-2003), заземлители — по ПУЭ.
Отдельный случай — мачта на крыше, например коллективная ТВ- или GSM-антенна: отдельный контур здесь обычно не нужен. ПУЭ (п. 1.7.55) требует, чтобы заземляющие устройства защитного заземления и молниезащиты 2-й и 3-й категорий были общими — мачта подключается к тому же контуру, что и внешняя молниезащита здания. Такой контур не только не требуется отдельно, но и опасен: между разрозненными устройствами при ударе молнии может возникнуть разность потенциалов в десятки киловольт, поэтому уже существующие раздельные контуры обязательно соединяют между собой.
Если нужен не расчёт заземления, а полноценный проект молниезащиты — с выбором молниеотвода, согласованием и вводом в эксплуатацию, — это отдельная задача. НПО «Звезда» ведёт проектирование и монтаж молниеотвода полным циклом: от выезда инженера и обследования площадки до согласования с органами надзора, монтажа и пусконаладки.
4. Заземление мачт разных типов: сталь, алюминий, стеклопластик, полевые условия
Принципы из разделов 1–3 применимы к любой мачте, но материал ствола и способ установки меняют инженерный подход.
4.1 Стальные и стальные телескопические мачты
Сталь токопроводящая, весь ствол становится частью пути тока, как только его заземлили у основания. Ключевая задача — надёжный контакт в точке присоединения: на фланце или анкерных болтах поверхность зачищают от покрытия либо предусматривают контактный болт (раздел 2.2).
Для секционных трубчатых мачт МАРС-2 и МАРС-3 стоит продумать контакт между секциями: на окрашенной или оцинкованной резьбе переходное сопротивление в стыке может оказаться выше, чем в контуре заземления, — это стоит уточнять при проектировании. То же касается телескопических МТС: секции физически контактируют, но без проверки полагаться на них как на единственный путь тока молнии не стоит. Для стальных мачт заземление — самый предсказуемый случай: материал уже проводящий, остаётся грамотно организовать электроды и точку присоединения.
4.2 Алюминиевые мачты
Алюминий тоже хорошо проводит ток — даже лучше стали на единицу веса, поэтому из него делают МАРТ: мачта легче при сопоставимой прочности, но материал ствола создаёт риск в точке присоединения заземляющего проводника.
При прямом контакте алюминия со сталью или медью в присутствии влаги возникает гальваническая коррозия: более активный алюминий работает как анод и разрушается в месте контакта. Плотность тока такой пары без покрытия — порядка 10⁻² мА/см², а с металлическим покрытием на стали — на порядок меньше. На практике контакт может терять исправность годами, незаметно, изнутри. Решение — изолирующие или биметаллические переходники в точке контакта и периодический визуальный контроль этого узла, а не только замер сопротивления контура в целом.
4.3 Стеклопластиковые мачты
МСТ сделана из стеклопластика — диэлектрика, который не проводит ток, поэтому сама мачта не может быть частью цепи, отводящей в землю статический заряд или ток молнии, в отличие от металлических мачт из 4.1 и 4.2.
Если на стеклопластиковой мачте установлена антенна или другое металлическое оборудование, для него нужен отдельный токоотвод вдоль ствола — от оборудования до заземлителя у основания, а не расчёт на то, что сработает сам ствол. Ради этого стеклопластик и выбирают в части задач: он радиопрозрачен и не искажает работу антенны, в отличие от металлической мачты рядом, — но защита от молнии и статики проектируется отдельно, а не «по умолчанию».

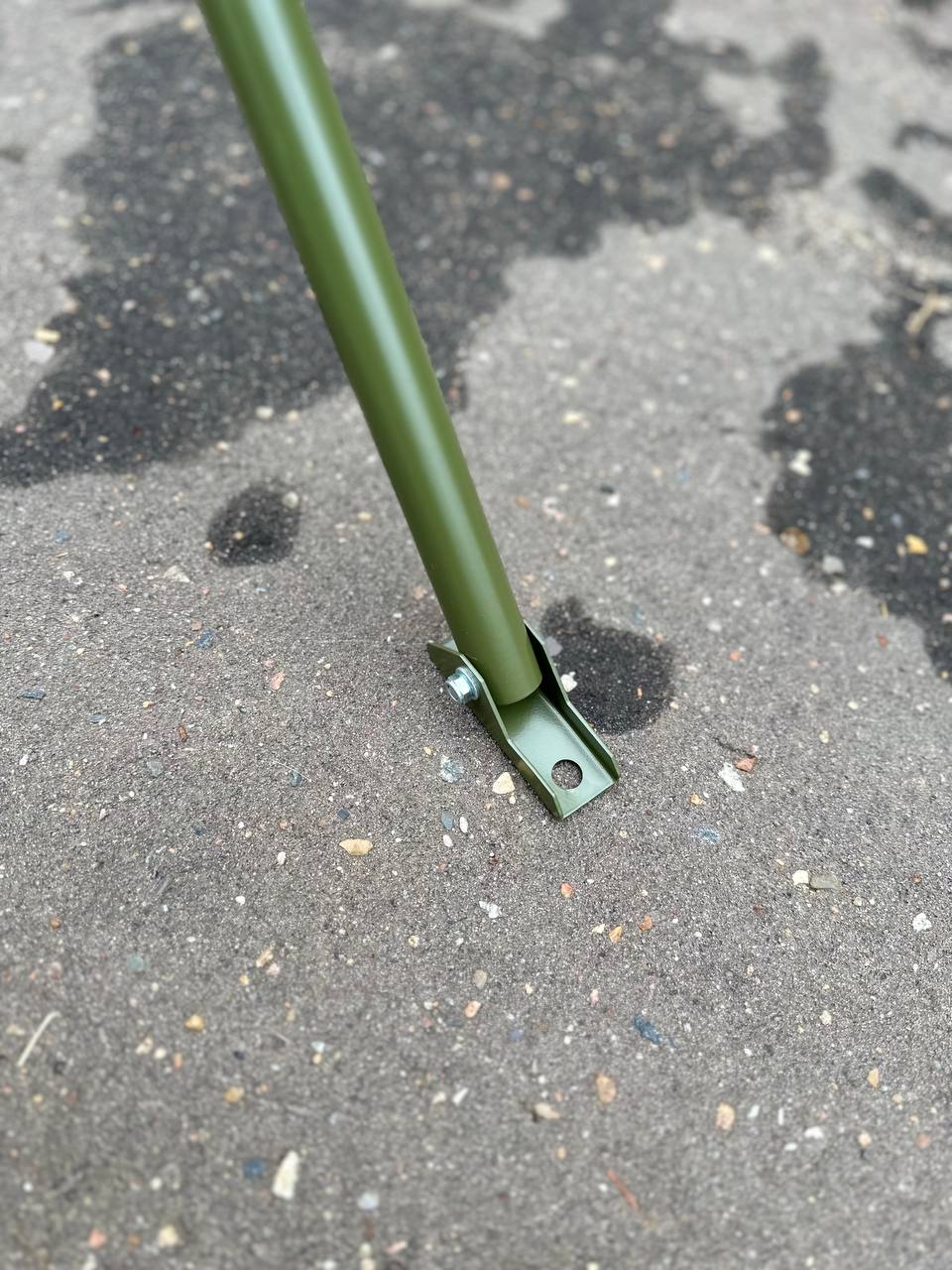

4.4 Тактические и переносные мачты
У переносных мачт вроде ЗВЕЗДА обычно нет капитального контура заземления: их разворачивают в поле на время, и заземление нужно временное, оперативное.
Здесь ориентируются на практику полевой связи: сопротивление одиночного штыря сильно зависит от влажности и типа почвы — от нескольких сотен Ом на влажном грунте до нескольких килоом на сухом каменистом. Снижают его, соединяя штыри параллельно: по опыту радиолюбителей, десять штырей на хорошо проводящем грунте дают общее сопротивление порядка 30–40 Ом, сопоставимое со стационарным заземлением. Это практический ориентир, а не норматив: для объектов со строгими требованиями к молниезащите — например, охраны периметра с людьми — капитальный контур стоит закладывать уже на этапе проектирования.
5. Монтаж и проверка: как убедиться, что заземление работает
Последовательность работ: расчёт (класс молниезащиты, тип и сопротивление грунта, сопротивление контура) → монтаж заземлителя и соединительной полосы → присоединение к мачте → первое измерение с протоколом → периодические проверки на весь срок эксплуатации.
Измерения выполняет электролаборатория сертифицированным прибором — результат документируется, а не оценивается «на глаз». Кейс из 2.1 показывает: к сопротивлению стоит закладывать запас, ведь грунт со временем меняет свойства (пересыхает, промерзает), и контур, рассчитанный впритык к норме, может выйти за неё уже через сезон-два.
Видимые части заземляющего устройства осматривают не реже раза в 6 месяцев, а со вскрытием грунта, где заземлитель не виден, — не реже раза в 12 лет; на агрессивных грунтах периодичность увеличивают решением техруководителя. Поэтому в услугу по молниезащите обычно включают и абонентское обслуживание: у НПО «Звезда» это ежегодный осмотр в рамках полного цикла — от проектирования до сопровождения, с гарантией на все виды работ 5 лет.
6. Частые ошибки при заземлении мачты
Алюминиевый проводник в грунте. Формально запрещён ПУЭ и корродирует именно там, где обрыв сложнее всего заметить без раскопки.
Прямой контакт разнородных металлов без изоляции. Без биметаллического перехода гальваническая коррозия постепенно разрушает контакт, пока цепь не окажется разорванной — иногда это выясняется только при ударе молнии.
Разрозненные контуры заземления и молниезащиты без соединения. ПУЭ требует объединять их для зданий 2-й и 3-й категорий — иначе между контурами может возникнуть опасная разность потенциалов.
Электроды «на глаз», без расчёта под конкретный грунт. Формальное соответствие норме в 4 или 30 Ом ничего не гарантирует без учёта сопротивления грунта: при высоком сопротивлении нормы требуют увеличивать глубину или число электродов, а не копировать справочный пример.
Заземление из подручных материалов без проверки сопротивления. Лист металла или случайный штырь в яме может формально «работать», но недолго — нужны расчёт и замер, а не монтаж по памяти.
Неучтённое уравнивание потенциалов на стыках секционной мачты. Окрашенное или оцинкованное резьбовое либо фланцевое соединение секций даёт механический контакт, но не электрический — это стоит проверять отдельно от общего сопротивления контура.
