Мачта — длинный вертикальный рычаг: чем она выше, тем сильнее её раскачивает и гнёт ветер. Прочность ствола, число ярусов оттяжек, диаметр трубы и толщина стенки подбираются не «на глаз», а под конкретную ветровую нагрузку. Разбираем, как её считают по российским нормам, от чего она зависит и что это значит при выборе и эксплуатации мачты.
Что такое ветровая нагрузка на мачту и почему её обязательно считают
Ветровая нагрузка — сила, с которой поток воздуха давит на конструкцию. Для большинства сооружений это одна из нагрузок наравне со снегом и весом конструкции, но для высокой узкой мачты — главная и самая опасная: большая площадь «паруса» при небольшом весе, и сила действует на изгиб через плечо, равное высоте конструкции.
В России расчёт ветровой нагрузки на мачты и башни регулирует СП 20.13330.2016 «Нагрузки и воздействия» — актуализированная редакция СНиП 2.01.07-85*, раздел 11 которого («Воздействия ветра») описывает всю логику: от чего зависит давление ветра, как оно меняется по высоте и как учитывать форму конструкции. Знать методику наизусть покупателю не нужно — расчёт делает инженер или производитель, но понимать логику полезно: так яснее, почему одинаковая мачта в одном регионе работает спокойно, а в другом требует более толстого металла или большего числа растяжек.
Из чего складывается ветровая нагрузка: средняя и пульсационная составляющие
По СП 20.13330.2016 (п. 11.1.2) нормативное значение ветровой нагрузки — не одно число, а сумма двух составляющих:
w = wm + wp
wm — средняя составляющая, постоянный напор потока. wp — пульсационная, учитывает порывы: кратковременные усиления ветра длительностью от долей секунды до нескольких секунд, каждое даёт пик давления выше среднего. Для высокой гибкой мачты пульсация — не второстепенная поправка, а полноценная часть расчёта: чем выше и легче ствол, тем заметнее он раскачивается от порывов.
Отдельно, не суммируя с основной нагрузкой, для мачт, башен и дымовых труб проверяют ещё два явления:
- резонансное вихревое возбуждение — раскачивание в такт со срывающимися вихрями воздуха;
- аэродинамические неустойчивые колебания (галопирование, дивергенция, флаттер).
Смежный СП 16.13330.2017 (п. 12.1.1) прямо требует дополнительно проверять усталостную прочность из-за резонансного вихревого возбуждения по СП 20.13330 — ветер опасен для мачты не только разовым порывом, но и накопленной за годы усталостью металла.
От чего зависит величина ветровой нагрузки
Формула средней составляющей ветровой нагрузки выглядит так:
wm = w0 · k(ze) · c
Каждый множитель — независимый фактор, из-за которого одна и та же мачта в разных условиях получает разную нагрузку.
Ветровой район и базовое давление ветра
w0 — нормативное значение ветрового давления, зависит только от географии: территория России по СП 20.13330.2016 разделена на ветровые районы (карта 2 приложения Е), у каждого — своё давление.
Ветровой район Iа — w0 0,17 кПа. Район I — 0,23 кПа. Район II — 0,30 кПа. Район III — 0,38 кПа. Район IV — 0,48 кПа. Район V — 0,60 кПа. Район VI — 0,73 кПа. Район VII — 0,85 кПа.
Разброс между крайними районами — почти в 5 раз: от этого зависит, выдержит ли конкретная модель мачты условия площадки.
Физически w0 связано со скоростью ветра формулой (п. 11.1.4 СП 20.13330.2016):
w0 = 0,61 · v²
где v — расчётная скорость ветра на высоте 10 м, в среднем раз в 50 лет достигаемая или превышаемая на территории. Давление растёт не пропорционально скорости, а её квадрату: рост скорости всего на 30% (например, с 23 до 30 м/с) даёт рост давления почти на 70% — (30/23)² ≈ 1,7. Поэтому разница между соседними ветровыми районами в таблице никогда не бывает линейной.
Ветровой район определяют по карте для конкретной точки установки, а не «на глаз по области»: в одном регионе могут соседствовать разные районы, особенно у моря или в горах. В гористой местности от 200 м над уровнем моря давление дополнительно уточняют по данным местных подразделений Росгидромета.
Высота мачты и тип местности вокруг неё
k(ze) — коэффициент, показывающий, как меняется давление ветра с высотой (таблица 11.2 СП 20.13330.2016): у земли поток тормозится о рельеф и застройку, выше — разгоняется, поэтому верх мачты всегда испытывает более сильный напор, чем основание.
Для башенных сооружений (а мачта по терминологии СП относится именно к ним) эквивалентная высота ze упрощённо принимается равной фактической высоте конструкции z (п. 11.1.5).
Второй параметр для k(ze) — тип местности площадки:
- тип А — открытые побережья морей, озёр и водохранилищ, пустыни, степи, лесостепи, тундра;
- тип В — городские территории, лесные массивы и другие местности с препятствиями выше 10 м;
- тип С — городские районы с плотной застройкой зданиями выше 25 м.
Чем плотнее застройка или лес, тем сильнее они «гасят» ветер у земли; открытая местность, наоборот, почти не тормозит поток — поэтому одна и та же мачта в поле и во дворе многоэтажек получает разную нагрузку из-за этого коэффициента.
Форма и конструкция мачты
c — аэродинамический коэффициент, коэффициент лобового сопротивления (приложение Д СП 20.13330.2016): описывает, насколько форма конструкции «цепляется» за поток или обтекается им.

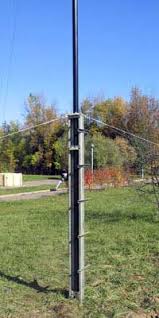

Гладкий цилиндрический ствол — форма трубчатых и телескопических мачт — обтекается воздухом плавно, без острых кромок, создающих завихрения. Для таких конструкций c обычно принимают около 0,7, заметно меньше, чем для плоской сплошной поверхности того же сечения (там c доходит до 1,4). Стальные трубчатые МАРС-2 и МАРС-3, стеклопластиковая МСТ и стальная телескопическая МТС сделаны из круглых труб, а не плоских или решётчатых элементов — прямая экономия на ветровой нагрузке.
Решётчатые (фермные) конструкции считаются сложнее: их аэродинамический коэффициент зависит от коэффициента заполнения фермы и учитывает давление не только на переднюю, но и на подветренную грань (коэффициент η по таблице В.8 СП 20.13330.2016). Часть потока проходит сквозь конструкцию, а не давит на сплошную стену, поэтому решётчатая мачта той же высоты может парусить меньше на квадратный метр проекции — но у неё больше металлоконструкций на ту же высоту.
Навесное оборудование, растяжки и обледенение
Формула выше считает нагрузку на голый ствол. На практике на мачте почти всегда что-то закреплено — антенна, светильник, камера, — что добавляет собственную парусную площадь. По СП 20.13330.2016 такая нагрузка считается отдельно, со своим аэродинамическим коэффициентом, и суммируется с нагрузкой на ствол при определении момента у основания: чем выше оборудование, тем больше его вклад в опрокидывающий момент.
Растяжки (оттяжки) разгружают ствол, закрепляя мачту в нескольких точках по высоте вместо передачи всей нагрузки на основание. Поэтому число ярусов оттяжек растёт вместе с высотой: у трубчатых МАРС-2 и МАРС-3 — от 3 до 5 ярусов в зависимости от модели, у телескопической МТС — от 1 до 4.
Отдельная история — гололёд: он не просто добавляет вес, а увеличивает диаметр ствола и растяжек, а значит и площадь, на которую давит ветер. По СП 20.13330.2016 ветровую и гололёдную нагрузки при таком сочетании считают совместно, а не по отдельности «в худшем случае» — поэтому в северных и прибрежных регионах для мачты нормативным может быть не только ветровой, но и гололёдный район.
Как это считают на практике: логика формулы
Базовое давление w0 зависит от региона, коэффициент k(ze) — от высоты и местности, коэффициент c — от формы. Вместе они дают среднюю составляющую wm = w0 · k(ze) · c, к которой прибавляется пульсационная wp — и получается нормативная ветровая нагрузка w = wm + wp.
Дальше в дело вступает коэффициент надёжности по нагрузке γf: для основной ветровой нагрузки по СП 20.13330.2016 (п. 11.1.12) он равен 1,4 — расчётное значение равно нормативному, умноженному на этот запас. Даже «на бумаге» мачта проектируется не впритык под ожидаемый ветер, а с запасом.
Зная давление на каждом участке высоты мачты и его площадь (включая навесное оборудование), инженер получает силу и момент у основания — нагрузку, под которую подбирают толщину стенки, диаметр, марку металла и число ярусов растяжек. Для мачт от определённой высоты и гибкости эту цепочку дополняет проверка на резонансное вихревое возбуждение и усталостную прочность: расчёт «на пике порыва» не заменяет расчёт «на годы циклических нагрузок».
Это полноценный инженерный расчёт с несколькими нормативными документами, картами и таблицами коэффициентов, а не арифметика для одной таблички. Поэтому производители мачт делают его сами под конкретную линейку изделий, а не оставляют на усмотрение покупателя.
Что это значит при выборе и эксплуатации мачты
Для тех, кто выбирает готовую мачту, а не проектирует её с нуля, из методики важны несколько практических выводов.
Во-первых, у нормальной технической документации должны быть конкретные цифры, а не слова про «прочность» и «надёжность». Например, в характеристиках алюминиевой телескопической мачты МАРТ на сайте НПО «Звезда» указан допустимый ветровой район — 3-й (по СНиП 2.01.07-85*) — и отдельно гололёдный район. СП 20.13330.2016 — актуализированная редакция того же СНиП, нумерация районов совпадает: 3-й район соответствует значению 0,38 кПа из таблицы выше. Это и есть нужный язык описания ветроустойчивости — конкретный район или скорость ветра, а не общие обещания.
Во-вторых, если на мачте будет не лёгкая антенна, а тяжёлое навесное оборудование (комплекс РЭБ, ретранслятор, кластер антенн), уточняйте у производителя, входит ли это в исходный расчёт грузоподъёмности или нужен пересчёт с учётом дополнительной парусности.
В-третьих, для высоких мачт следите за числом ярусов растяжек и их состоянием: это часть расчётной схемы, которая держит ствол от раскачивания и не даёт всей нагрузке передаваться на одно основание. Ослабленная или неправильно натянутая оттяжка — фактическое изменение расчётной схемы, даже если сам ствол не менялся.
Наконец, в северном или прибрежном регионе уточняйте отдельно гололёдный район, а не только ветровой, — как в примере с МАРТ, это два разных, хотя и связанных, параметра.
Разобраться, какая линейка — стальная трубчатая или алюминиевая телескопическая мачта — подходит под ваши условия эксплуатации, поможет статья «Алюминиевая или стальная мачта: что выбрать» или инженеры НПО «Звезда».
Частые вопросы
Можно ли рассчитать ветровую нагрузку на мачту самостоятельно?
Формулы из СП 20.13330.2016 открыты и несложны, но результат сильно зависит от исходных данных — точки на карте ветровых районов, типа местности, аэродинамического коэффициента формы конструкции и парусности навесного оборудования. Прикидочный расчёт для лёгкой мачты без дополнительной нагрузки может сделать инженер не строительного профиля, но итоговую цифру лучше сверять с производителем — особенно если на мачте закреплено что-то тяжелее антенны.
Как узнать свой ветровой район?
Официальный источник — карта 2 приложения Е СП 20.13330.2016. Списки городов с ветровыми районами на сайтах компаний иногда расходятся в деталях, поэтому надёжнее свериться с картой свода правил или уточнить район у проектной организации.
Нужно ли пересчитывать нагрузку, если на существующую мачту добавили новое оборудование?
Да. Любое дополнительное оборудование — антенна, светильник, камера — добавляет парусную площадь и меняет момент у основания мачты, особенно если оно закреплено ближе к вершине. Расчёт делался под исходную комплектацию, и добавление веса или площади задним числом требует отдельной проверки, а не предположения «раз стояло — выдержит».
Одинаковая ли нагрузка у мачты в чистом поле и в городе?
Нет. Даже при одинаковом ветровом районе и одинаковой высоте коэффициент k(ze) зависит от типа местности: открытая местность (тип А) разгоняет ветер сильнее, чем городская застройка или лес (типы В и С). Поэтому нормативная нагрузка на одну и ту же мачту в чистом поле и во дворе многоэтажек может заметно отличаться.
