Сферы применения тактической мачты с треногой ЗВЕЗДА

Когда антенну, камеру или прожектор нужно поднять на высоту за несколько минут, без фундамента, без бригады монтажников и без крана, на сцену выходит тактическая мачта с треногой. Этот формат стоит особняком среди прочих антенно-мачтовых сооружений. Он не заменяет стационарные мачты связи, а решает другую задачу: временное или мобильное размещение оборудования там, где стационар просто не успевает или не имеет смысла ставить.

В этой статье разбираем, кто и зачем использует треножные мачты линейки ЗВЕЗДА, чем этот формат отличается от стационарных решений НПО «Звезда» (секционных стальных МАРС-2, алюминиевых телескопических МАРТ и стальных телескопических МТС) и как выбрать модель под конкретную задачу.

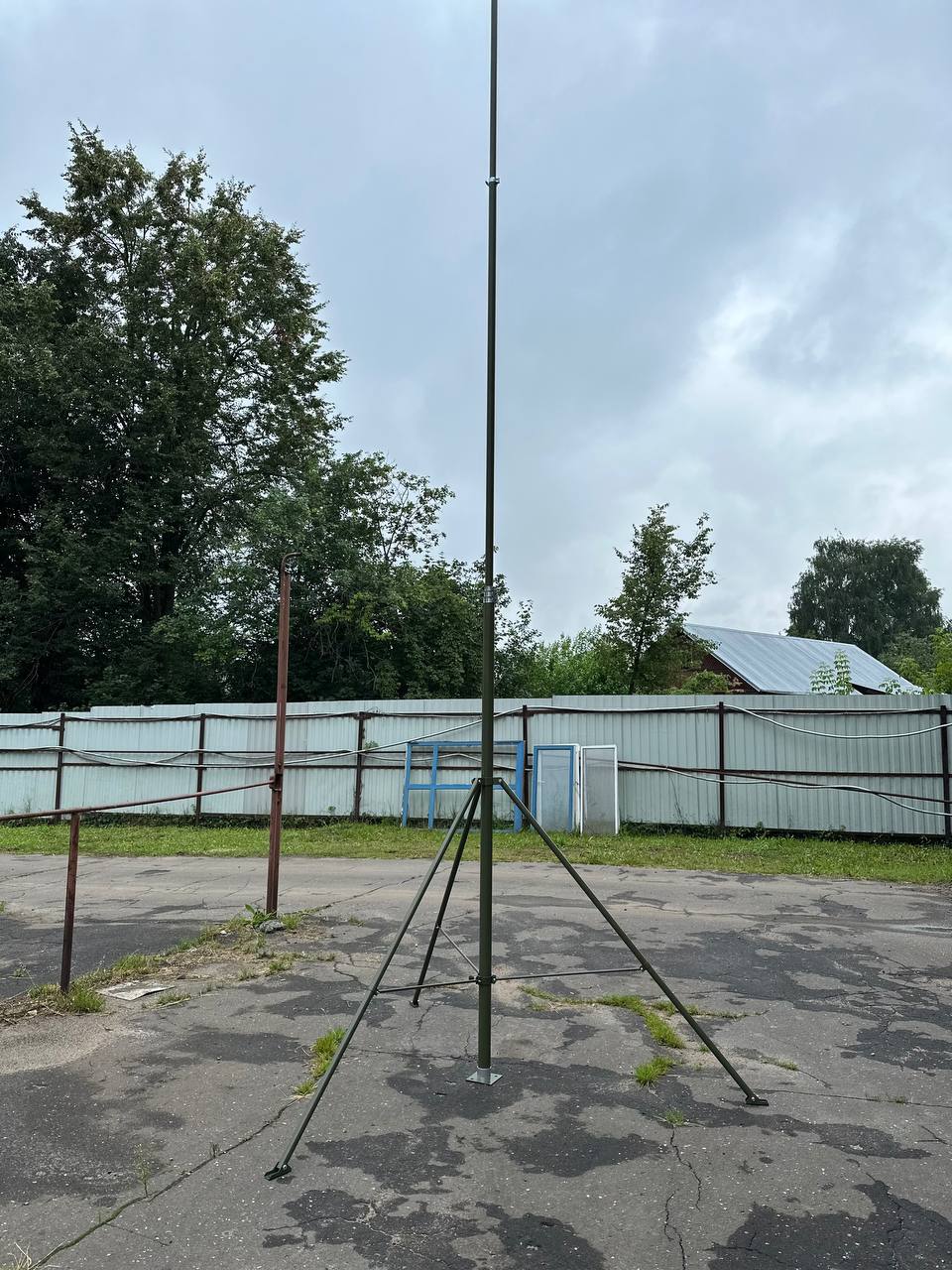

Тактическая мачта с треногой — это телескопическая конструкция из выдвижных алюминиевых секций. Она опирается не на фундамент и не на систему растяжек, заякоренных по широкому периметру, а на собственную треногу с регулируемыми по длине упорами. Тренога берёт на себя основную нагрузку и позволяет выставить мачту вертикально даже на неровном, каменистом или мягком грунте: трипод компенсирует перепады высоты каждой ногой отдельно, без подсыпки и без заливки площадки.

Линейка тактических мачт ЗВЕЗДА собирается по этому принципу. Модели ЗВЕЗДА-6, 8, 10, 12, 14 и 16 (цифра — высота в метрах) выполнены из алюминия с толщиной стенки секций 2 мм, весят от 9 до 16 кг в зависимости от высоты и разворачиваются менее чем за 2 минуты. В комплект входит сама мачта, тренога, оттяжки, колья и крепёж. Лёгкое растяжечное усиление на верхних секциях у ЗВЕЗДА всё же предусмотрено, но оно вспомогательное. Несущую роль играет тренога, а не система из нескольких ярусов тросов, заглублённых в грунт.

Разница со стационарными мачтами НПО «Звезда» — именно в принципе установки, а не только в весе.

Разница подтверждается и на уровне физики конструкции. Тренога — самонесущее основание, которого достаточно для устойчивости примерно до высоты 10 м без дополнительного растяжечного крепления. Классический мачтовый ствол, напротив, не обладает поперечной жёсткостью и требует оттяжек для сопротивления ветровой и боковой нагрузке на любой сколько-нибудь значительной высоте. Поэтому тренога и телескопическая раздвижная конструкция вместе и дают то, ради чего берут тактическую мачту: развёртывание одним человеком за минуты, без ямобура, без бетонирования, без бригады с тросами.

У всех сценариев ниже есть общая черта: временный или подвижный характер задачи. Оборудование нужно поднять сейчас, на этой точке, а через какое-то время (часы, дни, иногда сезон) снять и перевезти дальше.

Классическая задача для треножной мачты: временная антенно-мачтовая точка для радиосвязи там, где нет стационарной вышки, на полигоне, в командировке бригады связи, на мобильном пункте управления.

Масштаб такой задачи показывает оснащение мобильных пунктов управления МЧС России. В состав этой техники входят антенные мачты высотой до 20 метров для развёртывания радиорелейных линий до узлов ретрансляции, а мобильный узел связи для чрезвычайных ситуаций на шасси КамАЗ разворачивается прямо на открытой площадке и организует спутниковые, проводные и радиоканалы связи, видеонаблюдение в районе работ и передачу данных, включая видеоконференцсвязь (по данным mchs.gov.ru). Тактические мачты меньшей высоты (6–16 м линейки ЗВЕЗДА) закрывают более скромный, но куда более частый участок той же задачи: поднять антенну радиостанции, усилитель сигнала или узел мобильного интернета на конкретной точке связи, без разворачивания полноценного узла на базе спецтехники.

Отраслевые обзоры мачтовых систем для силовых и оперативных структур описывают похожий принцип и на зарубежном материале. Важно понимать, что приведённые ниже цифры относятся к мачтовым системам вообще, а не к конкретным моделям ЗВЕЗДА. Лёгкие треножные и телескопические мачты позволяют одному обученному оператору поднять антенну или сенсор за считаные минуты. Более тяжёлые составные мачты (порядка 10 м высотой и от 50 кг весом) требуют уже двух-трёх операторов и до 30 минут на развёртывание в полевых условиях. В эту логику укладывается и линейка ЗВЕЗДА: вес 9–16 кг и время разворачивания до 2 минут держат задачу в категории лёгких систем, где справляется один оператор без спецтехники, а не в категории тяжёлого класса подобных решений.

Вторая частая задача связана не со связью, а с обзором: временная точка видеонаблюдения или освещения там, где протяжённый периметр или участок объекта ещё не оборудован стационарными камерами, либо точка контроля нужна на ограниченный срок: на время учений, проверки, ремонта основного оборудования, временного поста охраны.

Зарубежная практика мобильных постов видеонаблюдения на прицепах и мачтовых платформах описывает похожую логику в более тяжёлом сегменте: такие комплексы разворачиваются менее чем за 20 минут, работают на солнечных панелях с аккумулятором и используются для защиты временных объектов, стройплощадок, парковок и элементов критической инфраструктуры там, где постоянная инфраструктура видеонаблюдения нецелесообразна. Для охраны периметра тактическая мачта с треногой закрывает ту же нишу в куда более компактном формате: камера или прожектор на высоте нескольких метров, которые можно перенести на соседний участок за минуты, а не оставлять смонтированными на весь срок службы объекта.

Стационарная линейка НПО «Звезда» решает эту же задачу иначе: она рассчитана на постоянные посты. Телескопические МТС (до 16 м) и МАРТ (до 17,4 м) рассчитаны на установку камер видеонаблюдения и освещения, которая простоит на объекте долго. Треножная ЗВЕЗДА, напротив, представляет собой точку, которую разворачивают и снимают в течение одной смены или нескольких дней.

У треножных мачт есть ещё одна устойчивая аудитория: радиолюбители. Они выезжают в поле для проведения связи вне дома: полевые дни, DX-экспедиции, спортивные и юбилейные радиоэкспедиции.

Радиоэкспедиция как формат — это именно работа с временных точек (поле, лес, остров, гора) со спортивными или историческими целями. Отчёты об экспедициях российских радиолюбителей описывают ежедневную установку антенных мачт в полевых условиях как рутинную часть выезда. Похожая практика есть и у зарубежного формата Field Day: телескопические мачты высотой около 10 м (33 фута) на треноге там используют наравне с деревьями и удочковыми конструкциями именно из-за требований к переносимости, скорости установки и разборки на открытой площадке.

Для радиолюбителя тактическая мачта решает конкретную проблему полевого выезда. Направленную или вертикальную антенну нужно поднять на высоту, сопоставимую с домашней мачтой, но без времени на монтаж и без возможности вкопать что-либо в грунт заповедника, поля или острова, где формально нельзя оставлять следы капитального монтажа. Тренога снимает и вторую проблему: грунт на точке выезда часто неровный или каменистый, а классические оттяжки на кольях в таких условиях ставить неудобно и долго.

Международная практика чрезвычайных телекоммуникаций формализует именно этот сценарий как отдельную задачу.

Международный союз электросвязи (ITU) работает по Рамочной программе сотрудничества в чрезвычайных ситуациях (IFCE). В её рамках лёгкое, быстро разворачиваемое телекоммуникационное оборудование поставляется в пострадавшие районы обычно в первые 24–48 часов после бедствия, именно для восстановления связи там, где стационарная инфраструктура повреждена или отсутствует (itu.int, раздел «Emergency telecommunications»). Портативные мачты в такой технике обычно представляют собой развёртываемую мачту с антенной, базовой станцией и ретранслятором, размещённые на автомобиле, который может доехать до точки, поднять мачту и работать от бортового генератора.

Похожий принцип действует и в работе служб быстрого реагирования:

В такой связке тактическая мачта с треногой оказывается самым лёгким и быстрым элементом: тем, что можно достать из машины и поднять одному человеку за пару минут, пока разворачивается более тяжёлая техника.

Выбор внутри линейки ЗВЕЗДА-6/8/10/12/14/16 определяется не одним параметром, а связкой из высоты, веса комплекта, числа операторов на развёртывании и того, что именно поднимается на мачту.

Высота под задачу, не с запасом. Отраслевые рекомендации по выбору портативных мачт делят задачи по высотным диапазонам: 3–4 м: точечное освещение, камеры и связь на коротком расстоянии; 5–7 м: зоновое освещение, антенны большей дальности и вещательные задачи; около 10 м: широкий охват связью и освещением, а также задачи, где мачта работает как элемент развёрнутой полевой инфраструктуры. Для более высоких точек (от 12 до 16 м) та же логика справедлива: чем выше нужна антенна или камера по условиям прямой видимости или зоны покрытия, тем выше берут модель. Но тянуться к максимальной высоте про запас не стоит: рост высоты означает рост веса комплекта и площади, которая нужна под треногу и лёгкие верхние оттяжки.

Вес и число операторов. Линейка ЗВЕЗДА весом 9–16 кг вся укладывается в диапазон, который здоровый взрослый человек переносит и разворачивает в одиночку. Для сравнения: по нормам охраны труда РФ разовый подъём груза мужчиной без ограничений по повторению допускается до 50 кг, а при постоянном подъёме и переноске тяжестей в течение всей смены допускается не более 15 кг (Приказ Минтруда России от 28.10.2020 № 753н). Младшие модели линейки (ЗВЕЗДА-6, 9 кг) переносятся свободно даже при многократных развёртываниях за смену. Старшие модели (ЗВЕЗДА-14 и ЗВЕЗДА-16, по 16 кг) ближе к верхней комфортной границе для одного человека, и на маршруте с длительной переноской имеет смысл рассчитывать на двух операторов. Это согласуется и с общей практикой мачтовых систем, где лёгкие модели поднимает один оператор за минуты, а более тяжёлые и высокие требуют расчёта уже из двух-трёх человек.

Что поднимается на мачту. Тип полезной нагрузки определяет не только вес, но и чувствительность к раскачиванию на ветру: антенна направленного действия или камера с оптическим увеличением требуют более жёсткой и устойчивой точки, чем всенаправленная антенна или прожектор. Здесь же стоит сверяться с грузоподъёмностью: у треножных мачт она ниже, чем у стационарных решений той же компании. Линейка МАРТ несёт до 15 кг, а МАРС-2 благодаря станку-подъёмнику и многоярусным оттяжкам несёт до 40 кг. Если задача предполагает тяжёлый или крупногабаритный комплект оборудования на длительный срок, стоит сравнить её не только с тактической ЗВЕЗДА, но и со стационарными линейками. Разница между алюминиевыми и стальными мачтами НПО «Звезда» разобрана в отдельной статье блога «Алюминиевая или стальная мачта: что выбрать».

Грунт и площадка. Тренога рассчитана именно на нестандартную поверхность: регулируемые по длине упоры позволяют выставить мачту вертикально на неровном или мягком грунте без подготовки площадки. Если же точка стационарная и грунт позволяет закрепить колья на широком радиусе, разница в скорости развёртывания между треногой и классическими оттяжками стационарных мачт перестаёт быть решающим фактором. Тогда выбор чаще смещается в сторону более высоких и грузоподъёмных стационарных линеек. В каталоге можно сопоставить модели напрямую.

Можно ли развернуть тактическую мачту ЗВЕЗДА одному человеку? Да, это и есть основное назначение формата. Полный комплект младших моделей линейки весит от 9 кг, время развёртывания составляет менее 2 минут, тренога не требует ни ямобура, ни бетонирования площадки.

Нужны ли оттяжки, если мачта уже стоит на треноге? В комплект ЗВЕЗДА входят лёгкие оттяжки на верхних секциях: тренога несёт основную нагрузку, а растяжки дополнительно стабилизируют мачту на полной высоте. Это принципиально меньший объём такелажа, чем многоярусные системы оттяжек у стационарных секционных мачт вроде МАРС-2.

Чем тактическая мачта отличается от обычной телескопической мачты с оттяжками? Разница в способе опоры. У треножной мачты основную нагрузку несёт тренога с регулируемыми упорами, поэтому её можно развернуть на неровной площадке без разметки под колья. У телескопических мачт вроде МАРТ или МТС устойчивость строится на оттяжках, растянутых и закреплённых по периметру. Это требует больше свободного места и обычно больше времени на установку, но такие мачты, как правило, несут больший вес и рассчитаны на более длительную эксплуатацию на одной точке.

Подходит ли тактическая мачта для постоянной установки на объекте? Формально да, но по назначению — нет. Треножная конструкция и облегчённые секции ЗВЕЗДА оптимизированы под многократное развёртывание и перевозку, а не под круглогодичную эксплуатацию на одной точке под постоянной ветровой нагрузкой. Для постоянной установки логичнее стационарная линейка: секционная стальная МАРС, телескопическая МАРТ, МТС или стеклопластиковая МСТ. Разница между этими типами конструкций подробно разобрана в статье блога «Виды антенно-мачтовых сооружений».

Если задача уже понятна и остаётся выбрать конкретную высоту, весь модельный ряд собран в категории тактических мачт с треногой.
